ANALOG WAY EIKOS EKS500
Mélangeur Multi-Couches Haute Résolution et Switcher à commutation propre pourvu de 4 scalers. L'Eikos est dédié aux présentations audiovisuelles Haut de Gamme.
Descriptions détaillées
EKS500 en 5 points
- Seamless Switcher Haute Résolution Mélangeur et Matrice scalée de 12 par 2
- Mode Quadravision et Prévisualisation en affichage Mosaïque
- Traitement numérique Haute Définition complet
- Nouveau design - Plus d’entrées SDI/HDSDI
- 34 Effets dynamiques et impressionnants
12 Entrées
- 2 entrées numériques (DVI-D)
- 6 entrées universelles analogiques
- 4 entrées SD/HD-SDI
- SDTV, EDTV, HDTV et formats informatiques jusqu’à 2K
- Traitement numérique complet (Entrée/Sortie)
Sorties
- 2 sorties analogiques et numériques : Main & Preview
- Formats informatiques jusqu’à 2K
- RVBHV et DVI
- Sortie Vidéo : SD/HD-TV Analogique et SD/HD-SDI
Modes opératoires et effets
- 3 Modes opératoires :Mélangeur, Matrice Native et Mode QuadraVision
- Mode Mélangeur: Effets impressionnants entre chaque couche
- Mode Matrice: Nouvelle caractéristique avec 2 PIP sur un fond "frame", Mode Miroir avec un PIP
- Mode QuadraVision: 4 sources sont affichées sur la sortie "Main"
- Logo & Mémoire d’image (2 Logos + 1 «frame» simultanément sur l’afficheur)
- 8 Logos & 8 Mémoires d’images
- 1 Logo Animé
- PIP: Redimensionnement panoramique et zoom jusqu’à 1000%
- PIP: Animation de "Flying / Zooming PIP", «Mouvement de A vers B», de "Cropping", animation lors de l’ouverture ou fermeture des PIP
- 2 PIP sur fond "Live" en Mode Mélangeur
- 3 PIP sur fond "Frame" en Mode Mélangeur
- PIP Dynamique (Avancé ou Basique)
- Bordure des PIP (Bordure : 1 Couleur : 1, Epaisseur : 1, Hauteur : 1 )
- PIP avec contours, PIP avec ombrages
- "Dynamic Fit": Ajustement automatique des PIP par rapport aux bordures d’image
- Transitions: Fondu (Dissoudre), "Cut", "Wipe", "Slide", "Circle", "Stretch", "Depth", "Flip"...
- Prévisualisation Mosaïque
- Effet "Smooth Move"
- Effet Miroir
- Chroma / Luma Key / DSK
- Fonction DSK sur toutes les entrées
- 8 mémoires préréglées
- Choix de mire de barre
- Fonction Audio "Breakaway"
- Compensation "Audio Delay"
- HDCP décommutable
Spécifications Techniques
6 entrées universelles Entrées Analogique (Toutes les entrées de #1 à #6)
SD-TV :
- Composite, S.Vidéo, YUV, RVsB ou RVBS
- NTSC: 15.735kHz / 60Hz
- PAL/SECAM : 15.625kHz / 50Hz
ED/HD-TV :
- RVsB, RVBS ou YUV
- 480p / 60 Hz – 576p / 50 Hz 720p, 1080i, 1035i /50 ou 60Hz – 1080p / 24, 25, 30, 50 ou 60 Hz 1080psF / 24, 25 ou 30 Hz
Informatique :
- RGBHV, RGBS ou RGsB
- Résolution jusqu’à 1600x1200 / 60 Hz, 1920x1200 /60 Hz ou 2048x1080 / 60 Hz
- Fréquence Horizontale de 31.5 à 130 kHz
- Fréquence Verticale jusqu’à 130 Hz
- FpxMax = 165MHz
6 entrées numériques (DVI-I 1, DVI-I 2, SDI1 à SDI4)
- DVI-I : SD-TV, ED-TV, HD-TV et formats informatiques
- SDI : SD-TV & HD-TV – YUV / 10bits / 4:2:2
- Détection par synchronisation automatique
Sortie Main et Preview
Informatiques, numériques et analogiques :
- RVBHV, RVBS ou RVsB et DVI
- Résolution jusqu’à 1600x1200 / 60 Hz, 1920x1200 /60 Hz ou 2048x1080 / 60 Hz
- Fréquence Verticale 50, 60, 72 or 75 Hz selon le format de sortie
- Fpx/Max = 165MHz
- TV-HD :
- RVsB, RVBS ou YUV, DVI
- 720p, 1080i, 1035i / 50 ou 60Hz 1080p / 24, 25, 30, 50
- ou 60Hz 1080psF / 24, 25 ou 30Hz
Sorties Vidéo
- Analogique et Numérique SD/HD-TV
- SD-TV : NTSC/PAL, S.Video, RGB/YUV et SDI
- HD-TV : RVB/YUV et HD-SDI
- Formats HD : 720p, 1080i / 50 ou 60Hz – 1080p / 24, 25, 30Hz – 1080psF / 25 ou 30 Hz
Entrées/Sorties Audio Stéréo
Entrées :
- 8 Entrées Audio stéréo + 1 Auxiliaire (Symétrique/Asymétrique)
- 4 entrées depuis SDI embarquées
- Vi = +15dBU max
- Zi = 40 kOhms (Symétrique)
- Niveau ajustable par entrée
- 4 entrées depuis SDI embarquées
Sorties :
- 2 sorties indépendantes
- Symétrique/Asymétrique
- Vo = +15 dBU / 300 Ohms (Asymétrique)
- Vo = +21 dBU / 600 Ohms (Symétrique)

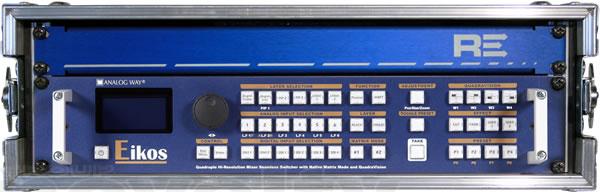

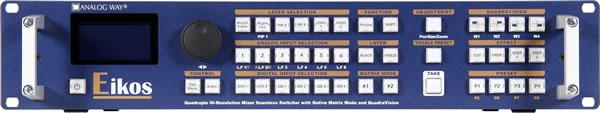

Contrôles utilisateurs Face avant
- Standby On/Off
- Entrée, Couche et Accès Direct aux Logos
- Freeze/Black
- Effet et sélection des réglages
- Large écran graphique VFD avec boutons rotatifs et touches de contrôle pour un accès simple et rapide aux menus et réglages.

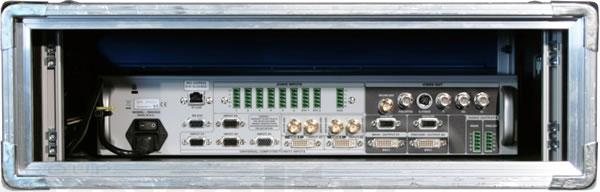

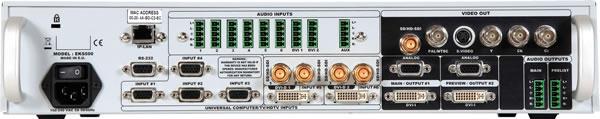

Connecteurs Face arrière
Connecteurs des entrées #1 à #4 :
- HD15-F: (SD/ED/HD-TV Analogique et informatique)
- Connecteurs des entrées #5 à #6 et DVI-I 1 à DVI-I 2
- Femelle DVI-I : (SD/ED/HD-TV Analogique et informa
- tique)
- SDI 1, SDI 2, SDI 3, SDI 4 = BNC: SD/HD SDIAudio :
- sorties
- DB9: Double RS232 pour contrôle à distance
- RJ45: Connexion Ethernet
- Connecteur principal AC avec interrupteur On/Off
Connecteurs sortie : Main and Preview
- Chaque sortie est équipée avec :
- Femelle DVI-I : (Numérique et Analogique) RVB ou YUV
- Femelle HD15 : RVB ou YUV
Sortie Vidéo
- BNC-F: SD/HD-SDI (avec Audio embarquée)
- 3 x BNC-F: Y-Cb-Cr
- Mini Din 4: S.Vidéo
- BNC-F: Vidéo Composite PAL/NTSC
Alimentation
- Interne, universelle, automatique, 100-250 V ;
- 50/60 Hz; 140 W (UL, CSA, GS, CE)
Informations
- Référence : EIKOS EKS500
- Codart : EKS500
- Télécharger nos catalogues PDF
Propriétés techniques
- Consommation électrique : 140 W

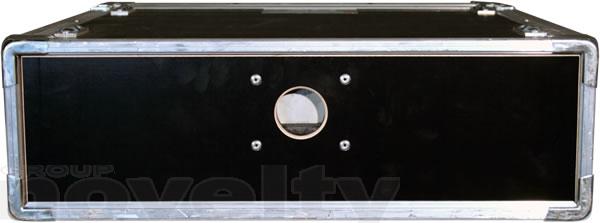

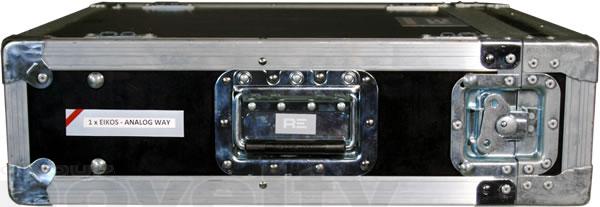

- Dimensions en flight-case (X1) : 59 x 53 x 17 cm
- Dimensions unitaires : 330 x 480 x 88 mm
- Poids en flight-case : 12 kg
- Poids unitaire : 5,4 kg
