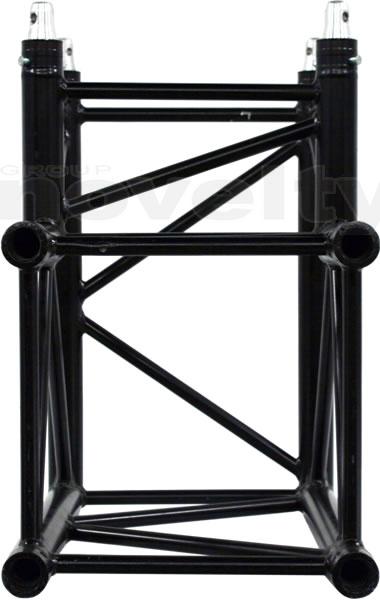

ASD / PROLYTE H40V-C003N

Angle d'assemblage 2D couleur noire

Descriptions détaillées

Vue objet Quicktime VR :

Cliquer-glisser la souris pour visualiser l'objet en 3D sous 360 degrès

ASD SZ390
Tubes principaux : 50 x 2 mm
Tubes secondaires : 16 x 2 mm

ASD SZ390FC
Tubes principaux : 50 x 3 mm
Tubes secondaires : 16 x 2 mm

PROLYTE H40V
Matière EN AW 6082 T6
Tubes principaux : 48,3 x 3 mm
Tubes secondaires : 16 x 2 mm

Calculateur de charge pour PROLYTE H40V, cliquez ici

Calculateur de charge pour ASD SZ390, cliquez ici

Informations

Référence : H40V-C003N
Codart : H40VC003N
Télécharger nos catalogues PDF

Propriétés techniques

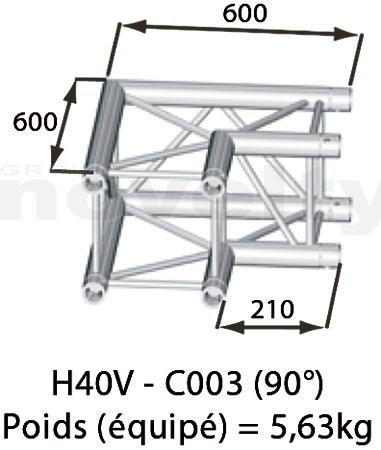

Dimensions unitaires : 60 x 60 x 38,7 cm
Poids unitaire : 5,63 kg (avec 4 manchons + 8 goupilles + 8 sécus)

Catalogue ASD / PROLYTE

17 Autres matériels dans la catégorie Angles

ASD H40V Charnière
Angle charnière pour série 400 carré, angle variable de -90° à +90°, charge maxi en compression 9,7t
ASD / PROLYTE H40V-Angle Magique N
Angle d'assemblage "magique" série 40V, 2D 90° couleur noire (équipée de 4 goupilles/sécus)
ASD / PROLYTE H40V-Angle Magique A
Angle d'assemblage "magique" série 40V, 2D 90° couleur alu (équipée de 4 goupilles/sécus)
ASD / PROLYTE H40V-Angle Magique Double A
Angle d'assemblage "magique" série 40V, 4D 90° couleur alu (équipée de 4 goupilles/sécus)
ASD / PROLYTE H40V-Angle Magique Double N
Angle d'assemblage "magique" série 40V, 4D 90° couleur noire (équipée de 4 goupilles/sécus)
ASD / PROLYTE H40V-C020N
Angle d'assemblage 4D couleur noire
ASD / PROLYTE H40V-C016N
Angle d'assemblage 4D couleur noire
ASD / PROLYTE H40V-C012N
Angle d'assemblage 3D couleur noire
ASD / PROLYTE H40V-C18°
Angle d'assemblage 2D, 18°, couleur alu
